焦利氏秤使用說明

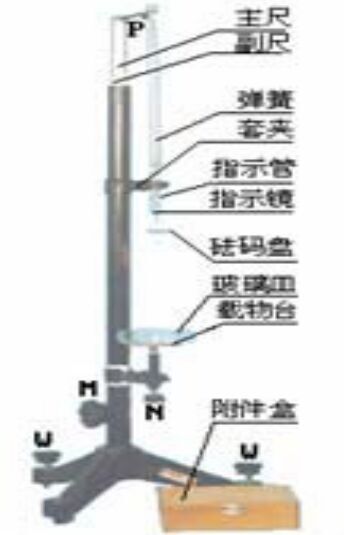

焦利氏秤實際上是一個特殊結構的彈簧秤，是用來測量鉛直方向微小力的儀器之一。其結構如圖所示。帶有標尺（主尺）的銅管裝入頂部帶有游標（副尺）的套筒內，二者一起配合讀數組成 一“游標尺”，且可以通過調節安裝在套筒下部的調節旋鈕M使銅管上下移動。刻有準線“B”的玻璃指示管通過套夾固定于套筒中部。套筒下部還由套夾固定著一個可放置玻璃皿(或其他容器)的小載物平臺，載物臺的升降可由其下部的螺旋N調節。
一般的彈簧秤，彈簧的上端固定不動，在彈簧下端掛重物時，彈簧則伸長，物體重量可由指針?biāo)甘镜臉?biāo)尺直接標出。而焦利氏秤上的彈簧是掛在可以上下移動的有刻度的管子上的，管外面套有外管，外管上有游標，旋轉旋鈕即可使管上下移動。在外管上，有夾子，夾子中央有帶標線的短玻璃管，彈簧下端掛一細金屬桿，金屬桿中部有一長形小鏡，鏡中央有一刻痕，金屬桿從玻璃管中通過，在金屬桿的下端可掛砝碼托盤與鋼絲碼
實驗注意事項：
（1）為保證液膜剛破時三線對齊，旋轉平臺微動調節，特別是金屬圓桿升降鈕時動作要輕緩，三線始終要對齊。
（2）焦利氏秤的彈簧屬于精密儀器，使用中需要小心安裝
（3）先測斷裂時的讀數，再將金屬桿下降至三線對齊。
（4）彈簧及砝碼要輕拿輕放，調節旋鈕須緩慢，以免彈簧發生永久性形變。
